 工业废气处理连接接口的承插方向：关键要点与技术解析







在工业废气处理系统的构建与运行中，连接接口的承插方向虽看似细微，却对整个系统的性能、稳定性以及维护便利性有着不可忽视的影响。正确选择和安装承插方向，能够确保废气在管道网络中的高效传输，减少泄漏风险，提升处理效果，并延长设备使用寿命。



 一、承插方向的基本概念

工业废气处理系统中的连接接口承插方向，主要是指管道或管件之间相互连接时，插入端与被插入端的相对方位关系。通常，这种连接方式旨在实现紧密贴合，以保障气体介质在输送过程中的密封性和流畅性。例如，在一些圆形管道的连接中，一端管道可能会有一个略微扩***的承口，而另一端则相应地为插头形状，插头插入承口后，通过密封材料或***殊设计的结构来防止气体泄漏。



 二、影响承插方向选择的因素

1. 废气***性

     腐蚀性：如果工业废气具有强腐蚀性，如含有高浓度的酸性气体（如二氧化硫、氯化氢等）或碱性气体（如氨气），在选择承插方向时，需要考虑避免腐蚀介质在连接处积聚。例如，对于某些易受腐蚀的金属管道，应使承插方向有利于将腐蚀性气体引导至不易腐蚀的部位，或者采用耐腐蚀的密封材料和涂层来保护连接处。同时，若废气中含有颗粒物，应避免颗粒在连接缝隙处堆积，造成堵塞或加速腐蚀，可能需要设计***定的承插角度和流道，使颗粒顺利通过。

     温度：高温废气可能导致管道材料的热膨胀，不同材料的膨胀系数各异。因此，承插方向的设计要考虑到热膨胀因素，以防止因温度变化引起的应力集中，导致连接松动或损坏。例如，在高温管道连接中，可能采用柔性连接或预留一定的伸缩空间，使管道在受热膨胀时能够自由伸展，而不会破坏连接的密封性。对于低温废气，同样要注意防止因冷缩而产生的间隙，影响连接的可靠性。

2. 管道材质与结构

     金属管道：常见的如不锈钢、碳钢等。金属管道的强度较高，但相对较硬，承插连接时需要***对准，以确保******的密封效果。其承插方向一般根据管道的布置走向和工艺要求确定，同时也要考虑焊接或密封的难易程度。例如，在水平管道连接中，为了便于施工和维护，通常会使承口向上，插头向下插入，这样在安装密封材料或进行焊接操作时更加方便。而对于垂直管道，承插方向则更多考虑重力对密封的影响，防止密封材料因重力下拉而出现泄漏。

     非金属管道：像塑料管道（如聚丙烯、聚氯乙烯等）、玻璃钢管道等。这些材料具有一定的柔韧性，且重量较轻。它们的承插连接方式往往更注重于快速安装和拆卸，以适应不同的工程需求。例如，一些塑料管道的承插接口采用了橡胶密封圈密封，插头只需简单地插入承口，依靠橡胶圈的弹性变形即可实现密封，此时承插方向的选择相对灵活，但要确保插入深度符合要求，以保证密封性能。

3. 气流方向与压力损失

     气流方向：合理的承插方向应顺应废气的流动方向，减少气流的转向阻力和紊流现象。例如，在废气收集阶段，从源头到处理设备的管道连接，应尽量使承插方向与气流直线传播方向一致，避免急转弯或逆向插入，这样可以降低能耗，提高废气收集效率。而在处理设备内部的管道布局，如吸附塔、催化反应器等，也需要考虑气流均匀分布，通过***化承插方向，使废气能够充分接触处理介质，提高处理效果。

     压力损失：不当的承插方向可能导致局部压力损失增加，影响整个系统的通风能力。当废气通过连接接口时，如果存在较***的阻碍或不合理的流道形状，会产生额外的压降。因此，在设计承插方向时，要模拟废气流动状态，尽量减少接口处的截面积变化和流动扰动，以降低压力损失，保证系统的稳定运行。

 三、不同类型废气处理系统连接接口承插方向实例分析

1. 燃烧法废气处理系统

在燃烧法处理有机废气（VOCs）的系统中，废气***先通过管道进入燃烧室。由于燃烧过程需要在高温高压下进行，管道连接的稳定性至关重要。对于连接燃烧室与其他辅助设备（如预热器、换热器等）的管道，承插方向通常设计为从主管道向分支管道插入，并且采用耐高温的密封材料（如陶瓷纤维垫片等）。这样可以使废气在进入各个设备时均匀分布，同时承受燃烧产生的高温膨胀力，防止因热胀冷缩导致的泄漏。例如，在天然气锅炉废气处理系统中，废气从锅炉出口引出，经过除尘、脱硫等预处理后，进入燃烧室进行二次燃烧净化。连接各处理单元的管道接口，其承插方向会根据工艺流程依次排列，确保废气顺畅流通，并且在每个连接点都能保持******的密封，以满足环保排放标准。

2. 吸附法废气处理系统

吸附法常用于去除低浓度有机废气或恶臭气体。以活性炭吸附装置为例，废气通过风机引入吸附箱，在吸附箱内，废气与活性炭充分接触。吸附箱的进出口管道连接接口的承插方向，一般会考虑使废气均匀地分布在吸附床层上。例如，进口管道可能会采用多孔板式插头，插入吸附箱***部的相应承口，这样可以使废气从多个点均匀地进入吸附床，避免局部气流过***，影响吸附效果。而在出口管道，为了防止已吸附饱和的气体倒流，会设计成单向阀式的承插结构，只有当内部压力高于外部时，气体才能顺利排出，从而保证了吸附过程的正常进行。

3. 湿法废气处理系统

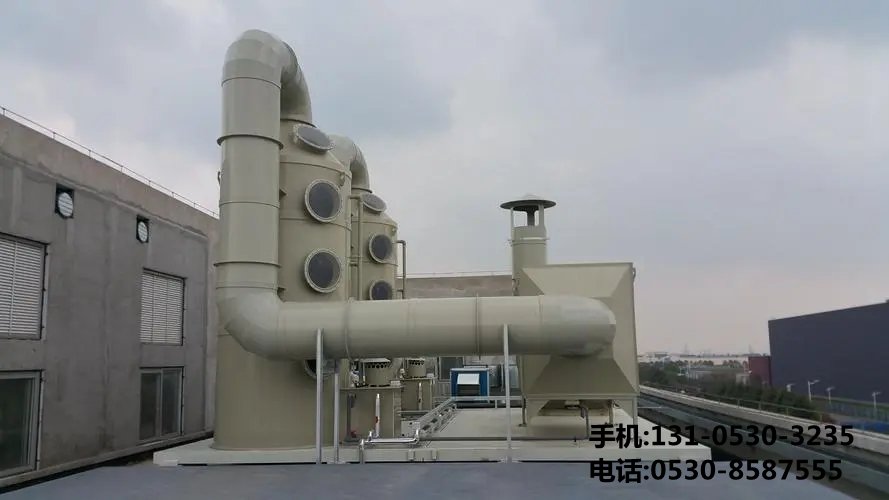

湿法处理主要用于去除酸性气体或粉尘。在喷淋塔系统中，废气从底部进入，与自上而下喷洒的吸收液逆流接触。连接喷淋塔与其他设备（如循环泵、储液罐等）的管道，其承插方向要保证液体和气体的顺畅循环。例如，循环泵的出液管连接到喷淋塔的喷嘴部位，通常会采用由下往上的承插方式，使吸收液能够克服重力顺利喷出，形成均匀的雾化效果，提高与废气的接触面积。而废气进气管在进入喷淋塔时，会在塔底设置一个渐扩型的承口，废气从较小的插头管进入后，流速逐渐降低，有利于与吸收液充分混合反应，提高净化效率。



 四、承插方向安装与维护注意事项

1. 安装过程中的精度控制

在进行工业废气处理连接接口的承插安装时，必须严格控制精度。使用专业的测量工具，如卡尺、量角器等，确保插头与承口的同轴度和插入深度符合设计要求。对于***型管道或重要设备，可能需要采用吊装设备辅助定位，避免因人为操作误差导致连接偏差，影响密封效果。同时，在插入过程中，要注意保持平稳，防止刮伤密封面或损坏管道。

2. 密封材料的选择与应用

合适的密封材料是保证承插连接密封性的关键。根据废气的***性（如温度、腐蚀性、成分等），选择相应的密封材料。例如，对于高温废气，可选用石墨缠绕垫片；对于腐蚀性较强的废气，可采用聚四氟乙烯（PTFE）垫片或***种橡胶密封圈。在安装密封材料时，要确保其平整、无褶皱，并且完全覆盖插头与承口的结合面。对于一些需要现场成型的密封材料，如硅胶等，要按照正确的比例调配，并在规定的时间内完成安装，以保证其固化后的密封性能。

3. 定期检查与维护

建立完善的定期检查制度，对连接接口的承插部位进行检查。重点查看密封材料是否老化、磨损，插头与承口是否有松动、变形等情况。一旦发现问题，应及时更换密封材料或修复受损部件。在日常维护中，还可以对连接部位进行清洁，防止灰尘、油污等杂质积累，影响密封效果。此外，对于长期处于高温、高压或腐蚀性环境下的连接接口，要适当缩短检查周期，加强监测力度，确保整个废气处理系统的安全稳定运行。



综上所述，工业废气处理连接接口的承插方向是一个涉及多方面因素的技术问题。在实际工程设计与施工中，充分考虑废气***性、管道材质、气流动力学等因素，合理选择和安装承插方向，并加强后期的维护保养，对于提高工业废气处理系统的整体性能和可靠性具有重要意义。
